Світлодіодні стрічки широко застосовуються при декоративному освітленні як побутових, так і промислових приміщень. Кожна людина знає, як красиво виглядає стеля з безліччю дрібних світлодіодів по периметру. Однак, щоб ви змогли дійсно насолодитися таким граціозним світлом, необхідно розуміти, як підключити світлодіодну стрічку. При наявності потрібних інструментів, знань і дотриманні елементарної акуратності зробити це зовсім не складно.
Світлодіодна стрічка: підключення на початкових етапах
Сучасний ринок випускає моделі представленого вироби бобінами, протяжністю 5 м. Дуже часто під підключення світлодіодної стрічки необхідні куди менші розміри. Саме з цієї причини на самій стрічці передбачені спеціальні місця, за якими здійснюється різання. Робити це слід максимально акуратно, щоб не пошкодити освітлювальний прилад.

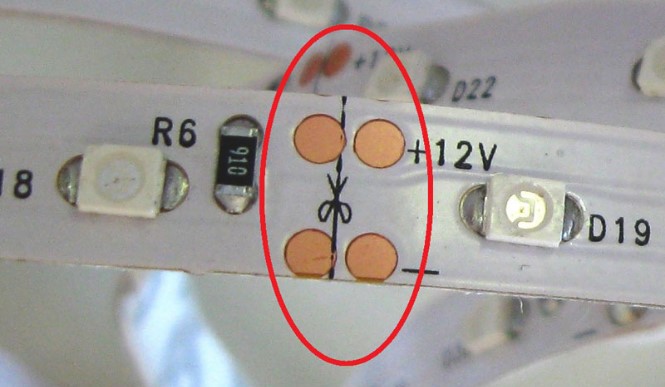

У звичайному випадку світлодіодні стрічки випускаються з певною кратністю різання - 3 світлодіода. По відстані це дорівнює приблизно 5 і 10 см в залежності від щільності розташування приладів. Але брати лінійку і міряти точну відстань точно не доведеться. На кожній стрічці місця можливих зрізів чітко позначені. Різати світлодіодну стрічку можна звичайними ножицями.
Всі нюанси про те, що з себе представляє даний LED світильник, як підключити світлодіодну стрічку і надалі ефективно обслуговувати її ви дізнаєтеся далі. Незалежно від того чи використовували ви ціле виріб або нарізали його, вам необхідно спаяти дроти живлення. Багато моделей світлодіодних стрічок не мають проводів зовсім, а якщо вони і є, то часто сумнівної якості. З цієї причини дроти живлення бажано замінити.

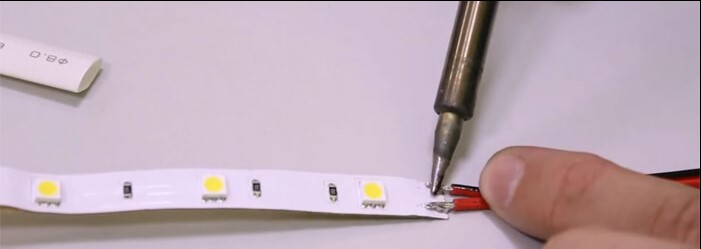

Для цього вам необхідно використовувати звичайний паяльник малої потужності (від 25 до 40 Вт в залежності від моделі). Справа в тому, що перетин у цих проводів 0.75 мм, а довжина 20 см. Паяльником більшої потужності їх, як і світлодіоди, можна просто перегріти. На самі освітлювальні прилади це вплине згубним чином, так як світлодіод є напівпровідником і дуже «боїться» програв.
Якщо ви збираєтеся здійснити монтаж світлодіодної стрічки монохромного типу, то застосувати краще 2 дроти: чорний (мінус) і червоний (плюс) з перетином 0,75 мм. Кінці проводів слід акуратно зачистити з одного боку на кілька міліметрів, а з іншого - приблизно на 1 см. Оголені частини краще залудити за допомогою олова. Припаювання до самої стрічки повинно відбуватися максимально акуратно і уважно, щоб не перегріти її.
Щоб розуміти, як відбувається підключення світлодіодної стрічки RGB, необхідно знати принцип її роботи. Справа в тому, що вона здатна світити декількома квітами. Це дозволяє організувати оригінальне освітлення. Такі вироби зазвичай з'єднують проводами кількох кольорів: нейтрального, синього, червоного і зеленого. Вони відповідають каналам контролера RGB.

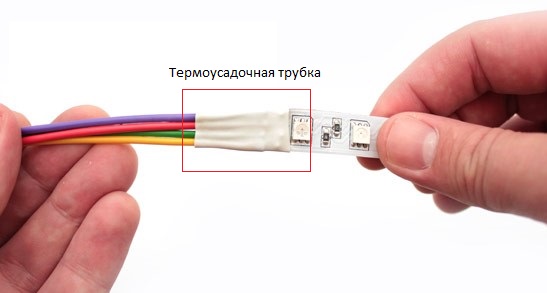

Стрічка готова до монтажу і в такому вигляді, але для забезпечення максимальної надійності та безпеки місця спайки слід ретельно ізолювати. Використання термоусадочної трубки - краще рішення в цьому випадку. Вона характеризується доступною ціною і ефективним результатом. Для ізоляції вам знадобитися невеликий шматок цього виробу довжиною близько 2 см. Його потрібно акуратно надіти на місце пайки і нагріти будівельним феном зі спеціальною насадкою, що обгороджує світлодіоди від дії високої температури. Цей процес провокує усадку використовуваної трубки і надійне схоплювання з місцем пайки. В якості альтернативи фену часто використовують запальничку або сірники, але результат помітно гірше.
Схема підключення світлодіодної стрічки монохромного (одноколірного) типу
У тому, як проводиться установка світлодіодним стрічки немає нічого складного. У схемі підключення одноколірної стрічки-LED зазвичай беруть участь сам виріб і блок живлення для світлодіодної стрічки . Це пристрій зазвичай містить 2 одноколірних дроти або шнур для підключення світлодіодної стрічки в електричну мережу. Крім того, в наявності є 2 різнокольорових дроти: червоний і чорний (плюс і мінус відповідно). Іноді чорний провід замінений на синій. Стрічка з'єднується з виходом малого вольтажа блоку живлення, значення якого - 12 В або 24 В.
Представлений спосіб підходить для підключення бобіни довжиною 5 метрів. Якщо виріб довше, є кілька способів монтажу. Можна з'єднати кожну стрічку послідовно, проте ви зіткнетеся з певними недоліків:
- падіння напруги на кожній наступній стрічці, що істотно впливає на яскравість освітлення;
- зменшення терміну служби світлодіодів, за рахунок того, що відбувається нагрів стрічки.

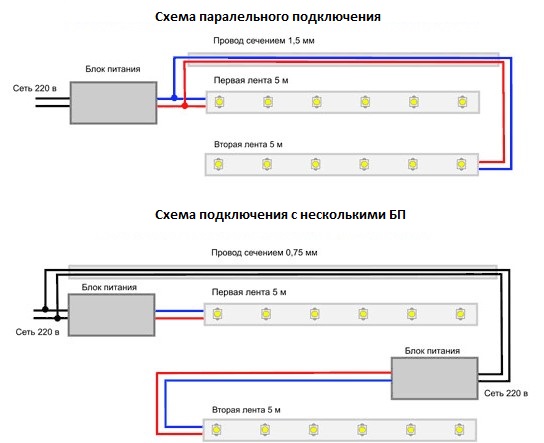

Виходом з цієї ситуації є паралельне з'єднання відрізків. Світлодіодна стрічка, підключення якої вимагає певних знань, цілком можуть ефективно працювати в такому режимі. Знадобиться тільки додаткове з'єднання проводом, перетин якого дорівнює більше 1 мм. Представлений спосіб є дуже зручним в тому випадку, коли блок живлення (далі БП) можна заховати для дотримання естетичності інтер'єру приміщення.
Якщо такої можливості немає, то можна використовувати кілька БП малої потужності. В цьому випадку необхідно чітко розрахувати цей параметр таким чином, щоб кількість приладів вистачало для забезпечення енергією всієї стрічки. Всі блоки живлення з'єднуються паралельно спеціальними проводами.
Установка світлодіодної стрічки RGB (багатоколірного типу)
Відмінною особливістю кольорових освітлювальних приладів представленого типу є використання RGB контроллера для світлодіодних стрічок. У його функції входить управління яскравістю і кольором освітлення. Якщо все організувати правильно, то монтаж світлодіодної стрічки, підключення та експлуатація будуть проходити максимально гладко. Це свідчення фахівців, регулярно займаються підключенням різних освітлювальних приладів. Схема підключення RGB стрічки описуваного типу виглядає наступним чином:
- контролер підключається до блоку живлення малого вольтажа;
- до контролера підключається сама світлодіодна стрічка.
Підключення світлодіодної стрічки відбувається за коштами відповідних клем на приладі. Від контролера до стрічки виходять 4 дроти, 3 з яких відповідають за управління квітами:
- синім (B);
- зеленим (G);
- червоним (R).
Останній четвертий провід відповідає за харчування приладу. Від такого способу краще відмовитися, якщо ви, як і в випадку з одноколірної стрічкою, використовуєте бобіни, довжина яких більше 5 метрів. Краще використовувати кілька окремих ділянок освітлювального пристрою.

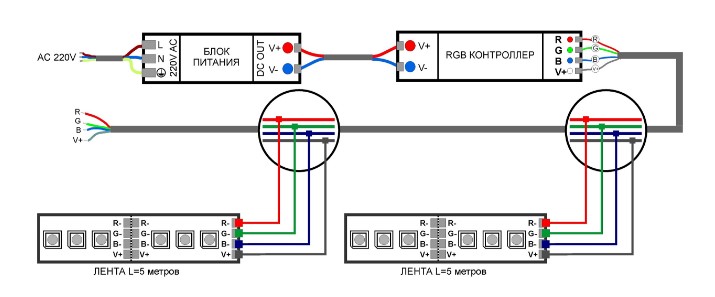

Однак в цьому випадку ситуація дещо ускладнюється хоч і схема підключення світлодіодної стрічки схожа на ту, яка використовувалася в першому випадку. Справа в тому, що в конфігурації RGB використовуються світлодіоди підвищеної потужності, які споживають більше струму. Блок живлення необхідний масивний, і, якщо використовуються довгі стрічки, необхідно підібрати якісний RGB контролер для світлодіодної стрічки, який витримає такий рівень сигналу.
Якщо придбати прилад такого класу можливості немає, необхідно застосовувати спеціальний RGB-підсилювач. Рекомендується використовувати два БП малої потужності, що підключаються до підсилювача і контролера. Одна ділянка світлодіодної стрічки підключається до контролера, а до другого припаиваются спеціальні дроти, які підключаються до відповідних контактів підсилювача.
Цей прилад містить 2 пари встановлених контактів: RGB V +. В один з них приходить сигнал, що виходить в посиленому вигляді в другій шматок LED-стрічки через інші. Як підключати світлодіодну стрічку - вкрай корисні знання і досвід, даруватиме радість господарям багато років. Результатом цього є те, що обидві ділянки будуть змінювати яскравість і кольори повністю синхронно, створюючи оригінальне освітлення.
У тому, як підключити світлодіодну стрічку, є багато вищеописаних нюансів. Однак до завершального етапу слід також ставитися максимально серйозно. Вам слід ретельно перевірити надійність пайки і всіх підключень, а потім навести порядок на робочому місці.
